Сообщение Добавлено: 14 дек 2016, 13:54. Заголовок сообщения:  Подшумливание композитного входа
Зарегистрирован:
    26 ноя 2016, 13:34
Сообщения: 27
Пробую захватить видео ТВ тюнером Bеholder! При подключении именно видиков!!! к композитному разъему тюнера, помимо картинки, наблюдается такая "пелена" из сереньких плавающих полупрозрачных полосок, идущих из верхнего правого угла в левый нижний. У каждого видика (от производителя зависит, как выяснил опытным путем) Хорошо заметно на светлых, цветных моментах, особенно на желтом, оранжевом цветах.(вид помех одинаковый на разных аппаратах, отличие - интенсивность) Если штекер тюльпана достать наполовину из разъема, чтобы контактировал только центр - (плюсовой контакт), артефакт пропадает! (правда появляется небольшая рябь ввиду отсутствия минуса. Также к тв тюнеру подключен микшерный пульт SOundcraft, минусовой контакт уходит в пульт, а минус общий что у тюнера, что у дивидюков и видиков, поэтому мы видим изображение, если пульт отключить от тюнера (минуса у тв тюнера не будет вообще никакого)- видеокартинки мы не увидим при отсутствии минуса на композитном входе). Пробовал перекинуть блок питания с другого компьютера - изменений нет! А вот у товарища более дорогой блок питания, и мы заметили, что данных помех у него практически нет. Розетки у нас не заземлены, возможно в этом косяк? И Компьютер по минусу "гадит" на видеомагнитофон, который затем, отдает в тв тюнер картинку с помехой? Если я правильно понимаю, то в этих условиях, нужно развязать минуса видика и компьютера. Но как это сделать? Конденсатор? Трансформатор? Впринципе помеха не критична, учитывая, что зерно у VHS намного больше, да и 250 строк всего-то! Но хочется оцифровать кассеты именно без этой гадости :)

Дополнение: вставленный не до конца штекер хоть и избавляет от этой помехи, приносит другие - мерцающие широкие полосы по экрану. Т.е. рассогласование. Пример приведен, чтобы показать изменение помехи. Но, к сожалению, выход из ситуации в поиске

Фото увеличено и обрезано! По сути это квадратик вырезанный из кадра 720 на 576

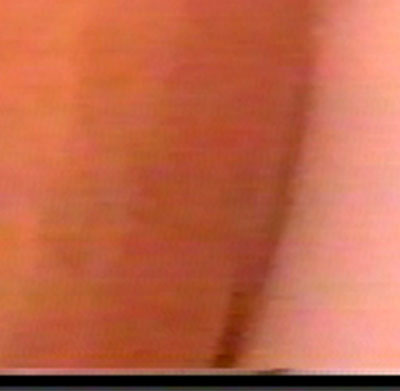

Вот так выглядит это дело с полувоткнутым штекером (минус не касается)
Вложение:
без помех.jpg
без помех.jpg [ 29.54 КБ | Просмотров: 7413 ]

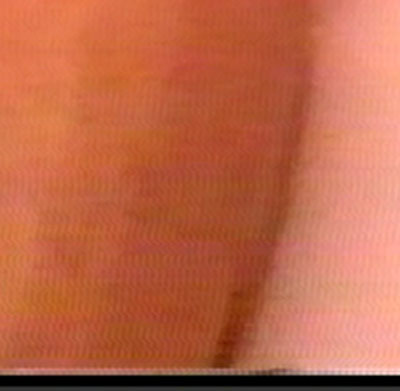

А вот так с воткнутым полностью
Вложение:
с помехами.jpg
с помехами.jpg [ 34.3 КБ | Просмотров: 7413 ]


Подключал DVD проигрыватель ВВК к композитному входу тюнера - все чисто!
Последний раз редактировалось supervideo 14 дек 2016, 18:48, всего редактировалось 1 раз.
Профиль
Сообщение Добавлено: 14 дек 2016, 18:37. Заголовок сообщения:  Re: Подшумливание композитного входа
Эксперт
Аватара пользователя
Зарегистрирован:
    02 апр 2006, 21:37
Сообщения: 1329
Тут, как бы, есть частотный фильтр, но если у вас получается избавиться от помехи коммутациями, то этот вариант предпочтительнее.
Behold TV M6 Extra
Behold TV H8
Behold TV T8
Профиль
Сообщение Добавлено: 14 дек 2016, 18:45. Заголовок сообщения:  Re: Подшумливание композитного входа
Зарегистрирован:
    26 ноя 2016, 13:34
Сообщения: 27
в том то и дело, не получается. убирая минус с компа-оцифровщика (и не подсоединяя к нему звук для захвата, т.к. минус общий) эти помехи исчезают, появляются другие, широкие, мерцающие полосы. Частотный фильтр у Бихолдера на вход? Мне показалось, что проблема не в бехолдере, а в видиках. При подключении видеомагнитофона к компьютеру через композитный шнур, компьютер по минусу отдает наводку на выход видика, и видик выдает вот такие чудеса... Можно ли сделать этот фильтр самому? Как он выглядит? Задача - избавиться от помех :))
Профиль
Сообщение Добавлено: 14 дек 2016, 18:52. Заголовок сообщения:  Re: Подшумливание композитного входа
Эксперт
Аватара пользователя
Зарегистрирован:
    02 апр 2006, 21:37
Сообщения: 1329
Я имел в виду программный фильтр. Плагин - http://beholder.ru/support/FreqFilter/
Behold TV M6 Extra
Behold TV H8
Behold TV T8
Профиль
Сообщение Добавлено: 14 дек 2016, 19:04. Заголовок сообщения:  Re: Подшумливание композитного входа
Зарегистрирован:
    26 ноя 2016, 13:34
Сообщения: 27
спасибо большое! вот это интересно! тогда вопрос! можно ли сначала захватить видео, а затем уже экспериментировать с фильтром? например в виртуал дабе?
Профиль
Сообщение Добавлено: 14 дек 2016, 19:14. Заголовок сообщения:  Re: Подшумливание композитного входа
Эксперт
Аватара пользователя
Зарегистрирован:
    02 апр 2006, 21:37
Сообщения: 1329
Конкретно с этим - нельзя. Не знаю, есть ли для дуба аналог, но, например, у AviSynth такой существует. Правда, насколько я помню, интерфейса там не было никакого.
Behold TV M6 Extra
Behold TV H8
Behold TV T8
