Всем добрый день!

Для оцифровки использую Behold TV 507 FM (в его комплект не входит S-кабель). Но весь прикол в том, что звук идет только с одной колонки. Не могу это пока побороть.

Схема соединения следующая: красный выход с видеомагнитофона на вход тюнера (видео), белый выход с видеомагнитофона на аудиовход тюнера через jeck переходник:



При таком соединении при включении кассеты звук появляется только с одной колонки.

Передача звука идет по шине PCI, а при оцифровки с последующим просмотром и вовсе получается заикающимся и видео тоже (в реальном времени все тупить начинает).

Комп вроде шустрый двухядерный Intel Cor 3,06 и 3,07 ОЗУ 2 Г

Правильно ли я понимаю, что если приобрести кабель S-video-тюльпан и подключить его через S-VHS разъем звук появится в обоих колонках!?

Подойдет ли для этого этот кабель:



... и решит ли это проблему

Примечание - У видеомагнитофона всего 2 тюльпановых выхода, один на звук другой на видео.

Примечание - самый мелкий кабель судя по всему внутренний (из комплекта), предположительно тюнер - звуковуха, не подключен! Не знаю куда и как его подключать и надо ли?

P.S. Подскажите пожалуйста, есть ли подробный мануал на Beholder 507 TV и где его можно скачать.

Заранее спасибо!

Разобрался почему все тупило при офцифровке. Стоило просто выключить антивирусник Avast
Но вопрос по одноканальному звуку остался.

И еще, если позволите. Как увеличить громкость при оцифровке. Как то слишком тихо на мой взгляд.

Ваша догадка про SVideo в корне неверна. И VHS и SVideo - это ТОЛЬКО видео. Звука там вообще нету.

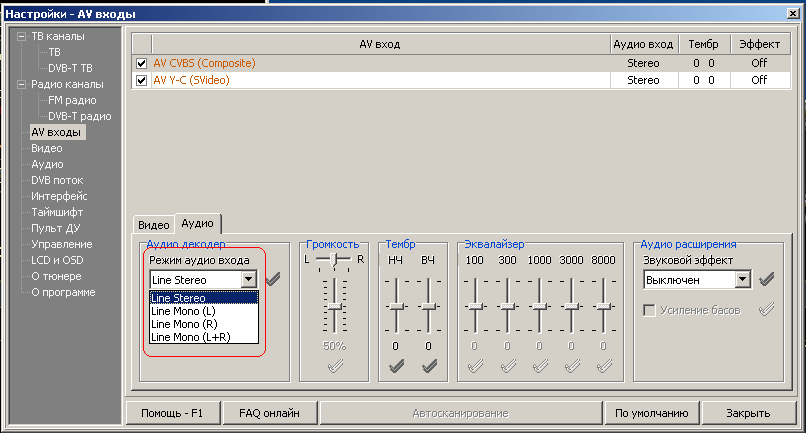

Вложил рисунок. Специально для монофонических источников сделано.


Через шину пишете? Там всегда потише. Попробуйте через звуковуху.
И на видике по-моему громкость регулируетcя. Также можно усилить при вмдеообработке (например, в VirtualDub).


Какой именно? Чёрненький? Зелёное гнездо тюнера - синее гнездо звуковухи.
Чтобы можно было не только через шину звуки гонять ...

На счет S-Video понятно. Спасибо.


У меня такие режимы в этом окне:


http://clip2net.com/s/2cdfV

любой включаемый из них, ничего не меняет. Звук идет из левой колонки. И вроде у меня переходник джековский стерео, и один фиг на выходе моно с одной колонки.

***

переткнул звук во второй вход на переходнике миниджека, получил звук в правой колонке, а в левой звук пропал.

По сути надо сделать дублирование одной моно дорожки. Как это осуществить апаратными методами!?

не, серенький , 2 разъема черных плоских и один разъем беленький из черного выходит.

Не ... через шину я звуки гонял включением тюнера напрямую, воткнув туда колонки , короче через одно место сделал, и как тюнер не сжог ума не приложу. Конечно посторонний шум при оцифровке просто ужасный.

Странно. У меня видика нема, только ресивер спутникоый, а он стерео. В течении дня проверю у себя - отключу один тюльпан и поиграюсь ...


Вы попробуйте записать, играясь той настройкой. Может оно только при записи работает ...
Тот переходник, что вы на фото дали, он 100% стерео. Перехода моно в стерео он не обеспечивает.


Да, верно. Аппаратными - если с паяльником дружите, сделайте себе переходник - с моно на стерео - один сигнал подать на оба канала. На закате СССР так часто делали - телеки все были моно, а магнитофоны многие - стерео. Строго говоря, это будет гораздо лучше любых программных фокусов.
Или готовый поищите.


Это внутренний аудиокабель. Если у Вас тюнер снаружи к звуковухе подключен, то всё правильно, он не нужен.


Колонки в тюнер втыкать можно, ничего не сгорит.
Про шум не знаю. А при просмотре шумит? может запись у Вас такая?

Это верно, 100% стерео и он, переходник, требует 2 подключаемых канала. В данном случае один канал висит в воздухе.


Вроде такого?





У меня тюнер вообще никак не подключен к звуковухе. Связь идет по шине.


Если колонки воткнуты в тюнер, то шумит даже при просмотре. А если по нормальному воткнуть то шумы пропадают.

***

Еще способ придумал, найти видеомагнитофон стерео с двумя тюльпановыми выходами по аудио, тогда проблем не будет.

Да.


Лучше всё же подключить. Будет больше свободы и разных режимов.


Вот и сделайте


Проще, быстрее и дешевле переходник купить/сделать.
По-моему, подавляющее большинство видеокамер дают звук моно (не знаю, не уверен), в этом случае стереомагнитофон будет выполнять роль того самого переходника моно-стерео.
Говоря словами из той дурацкой рекламы - "если не видно разницы, зачем платить больше"?

Спасибо, завтра попытаюсь приобрести переходник. О результатах сообщу.
Вот тоже не уверен на счет звука который писАли видеокамеры предыдущего поколения. Ну да бог с ним. Буду писАть псевдо стерео.

На счет подключения тюнера и звуковухи. Имеете в виду такой маленький черненький джековский кабелечек?
Я так понимаю его надо в тюнере воткнуть на Аудиовыход 1, а на звуковой? Там 6 гнезд. Одно из них (зеленое вроде) занято колонками.

Да .
Если попадётся вам стереомагнитофон, переходничок уберёте и будете писать стерео.


Да, этот кабелёчек .
Зелёное гнездо на тюнере (внешний аудиовыход) - синее гнездо на звуковухе (линейный вход).

2-й вариант.
Внутренним аудиокабелем (тот, о котором Вы выше писали) подключить ко входу CD-In (он находится на маме). Но этот CD-In не на всех матерях бывает.
На тюнере внутренний аудиовыход - плоский, под ним буквы LGGR.

Подключать любым, но только одним кабелем. Если подключите двумя разом, сгореть не сгорит, но получите кучу глюков типа ПО закрыли, а звук идёт.

И не забудьте настроить это хозяйство в утилите BhConfig.

Какая у Вас винда?

Ок, спасибо! Попробую так сделать. Винда XP

Удачи.

те переходники, что я указывал выше - не подходят. У них с другой стороны микрофонный выход, а не тюльпан, как я думал ранее.

Решил проблему просто, купил в магазине за 30 рублей вот такой кабелечек:


И распаял его самым тривиальным способом:

1. Откусил оба тюльпана.
2. Снял изоляцию с каждого (сигнальный провод и землю)
3. Соединил (скрутил) каждый с каждым (сигнальный с сигнальным, землю с землей)
4. Запаял полученное и заизолировал подручными материалами

Готово! Теперь Моно звук превратился в псевдо стерео. Обе колонки заработали

Поздравляю.

Кто нибудь сталкивался с проблемой заикания TV тюнера 507 при его работе с радио?

На любом канале он заикается (кратковременно) через каждые секунд 30-40.

Как с эти бороться?
